- ブリッジ交換 バダスタイプ Fixer
- 2016/07/11
- Category:
-
パーツ全てお客様の持ち込みにより組み込み依頼で持ち込まれました。
ネックはFenderUSA、ボディはMJTになります。配線等の組み込みはお客様がやるとの事で今回はブリッジの取り付けと弦を張って調整のみの作業になります。
交換するブリッジはGiGantバダスタイプのチューン・O・マチックとFixerアンカーの組み合わせです。
今回はお客様との相談をしたのですが、FenderタイプのネックにGibsonタイプのチューン・O・マチック系は基本的にRが合わないので対応しません。取り付けできない訳じゃありませんがシンクロブリッジ等の各弦で弦高が調整できるタイプは指板Rに合わせて調整ができますが、チューン・O・マチックは各弦調整ができないので取り付けるギターは指板のRをブリッジのRに合わせて作る必要があります。
今回の場合はネックの方がブリッジよりRがキツイので、3・4弦は弦高が低く1・6弦にいくにつれ弦高が高くなる形になります。
今回更に組み込む難点としてはFixerアンカーを使う事です。
上記でもRが合わないので対応しないの他にも対応できない点として他にもブリッジ自体の弦高が合いません。チューン・O・マチックは弦高が高いので、シンクロ等が付いてるギターに交換する場合はそのまま付けると非常に弦高が高いギターになります。弦高を下げる為にブリッジはザグリを掘って落とし込む必要が出てきます。
また単純に弦高を計算して掘って取り付ければ良いだけの話ですが、今回の難点はFixerアンカーを組む内容なのでそのワッシャーを付ける事により弦高が上がる事です。

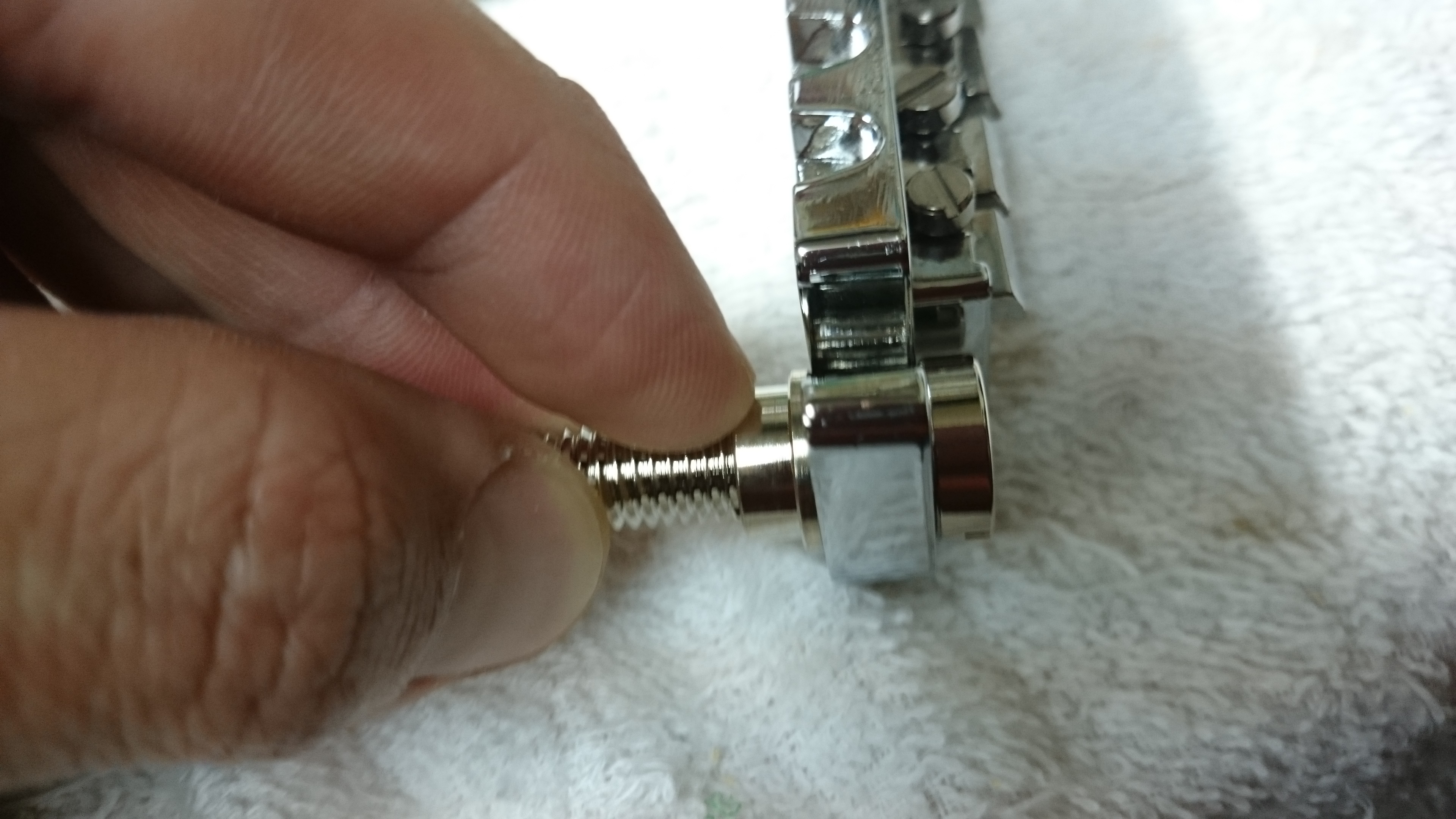

写真は商品ページより、Fixerアンカーは通常ストップテールピースに使うパーツで、ワッシャーを間に挟み動かなくなる様にロックしてしまう仕組みです。ワッシャーは厚みが3種類あります。
今回はバダスタイプのチューン・O・マチックとストップテールピースが一体化したタイプのブリッジはこのワッシャーを使う事でブリッジが持ち上がるので弦高が上がります。ワッシャー分の事を考えた分のザグリが必要です。
まだまだ難点はあります。Fenderを模したボディはメーカーによりネックポケットがオリジナルの様にシムが必要な状態で深く掘られている場合があります。これもそうなのですが、ネックポケットが深く掘られているので単純にブリッジの弦高を計算して掘っただけでは取り付けた後に弦高が高くなります。
厚いシムを使う前提で組むならそれでも良いのですが、深さが結構あるのでかなり厚いシムを使ってネックに負担が掛かる状態で組み込む状態を見過ごすのもどうかと思い、この辺りもザグリの深さを計算し設定。結果的に落とし込みザグリは深くなるのですがお客様と相談し見た目は気にしないとの事で作業を進めていきました。
確認する事もたくさんあるので、作業中も細かく連絡して説明しどう進めていくかプランを提示しOKを貰ってから作業をしていきました。完成です!
無事問題無く組み込みは完了しましたが相談した通り指板RとブリッジRが合わない点で弾き難い状態ではあります。指板Rの作り直しはすり合わせでフレットラインを強引に作り変えるかフレット交換時に指板を削って整形する事になるので余裕ができた時に検討下さいませ。
ありがとうございました♪
