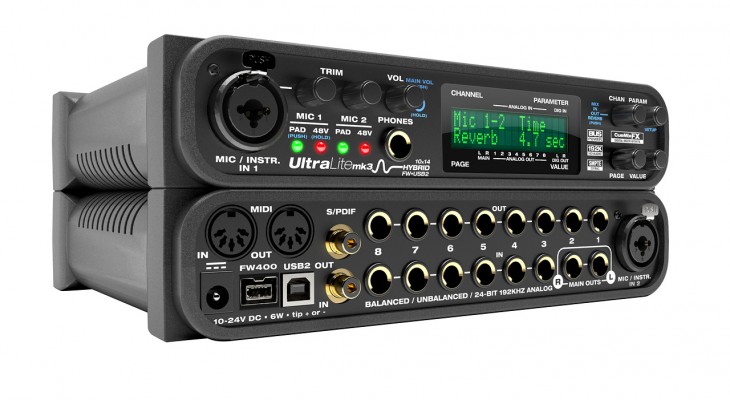

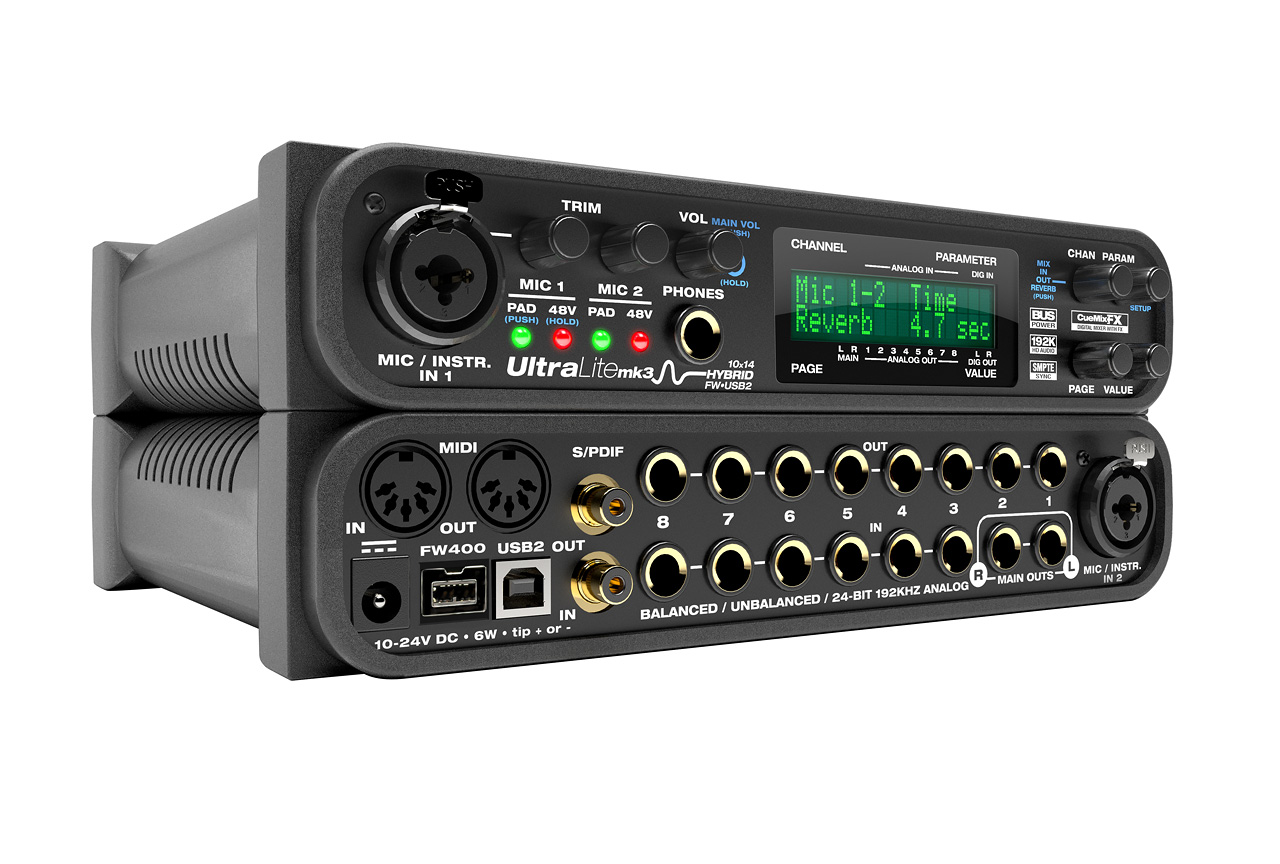

名機として今なお愛用者の多いオーディオインターフェイス MOTU UltraLite-mk3 Hybrid。

しかし、長年使っていると「突然電源が入らなくなった」「液晶が点滅して起動しない」「本体が異常に熱くなる」といった不具合に遭遇することがあります。

この記事では、UltraLite-mk3 Hybridの壊れやすいウィークポイントと、特にトラブルの多い電源部分の自力修理（電解コンデンサ交換）の手順について詳しく解説します！

MOTU UltraLite-mk3 Hybridの壊れやすい定番ポイントUltraLite-mk3 Hybridは堅牢なアルミボディで作られていますが、内部回路にはいくつか経年劣化しやすいポイントがあります。

1. 電源回路（電解コンデンサの容量抜け・パンク）一番の壊れやすい原因がこれです。

内部で発生する熱や経年劣化によって、基板上の電解コンデンサが容量抜け（ドライアップ）を起こしたり、頂部が膨らんで液漏れを起こします。

これが原因で十分な電流を供給できなくなり、電源が入らなくなります。

2. 電源ジャック（DCインレット）の接触不良・ハンダクラックACアダプターのプラグを抜き差しする頻度が高いと、DCジャックのハンダが割れたり（ハンダクラック）、端子が緩んで電源が途切れる原因になります。

3. エンコーダー（ノブ）のチャタリング・空回りVOLノブやPARAMノブを回しても数値が飛び飛ぶ（チャタリング）、あるいは全く反応しなくなる不具合です。

内部のロータリーエンコーダーの接触不良や皮脂汚れ・ホコリの侵入が原因です。

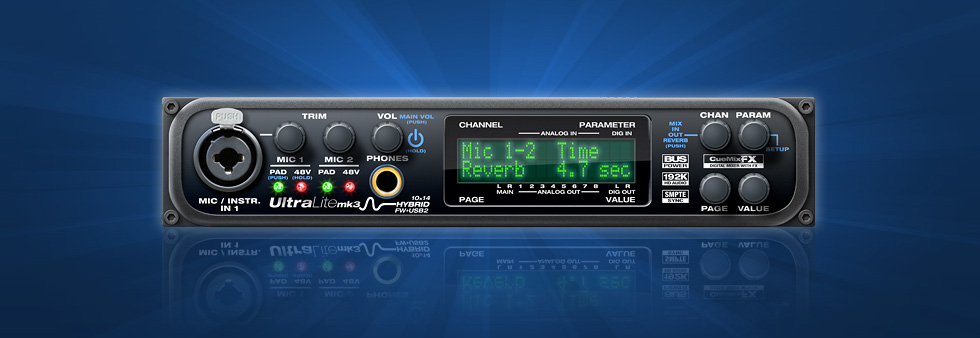

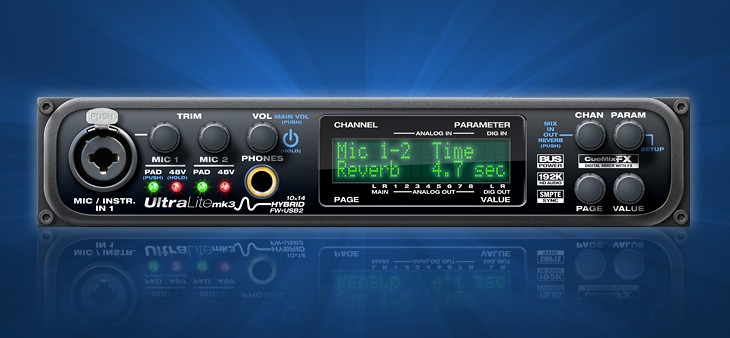

4. 液晶ディスプレイ（LCD）のバックライト消灯・文字欠け電源は入るのに画面が暗くて見えない、あるいは文字が正しく表示されない症状です。

電源部分の故障を直す方法（電解コンデンサの交換手順）ここからは、最も発生頻度が高い「電源が入らない・起動が不安定」という症状を治すためのハンダ付け修理手順を解説します。

⚠️ 注意事項・免責事項本体の分解やハンダ作業はメーカー保証の対象外（有償修理も断られる可能性があります）となります。

また、感電や火傷、基板破損のリスクがありますので、作業は必ず自己責任で行ってください。

～必要な工具～

・材料プラスドライバー（精密ドライバー）ヘックスレンチ（六角レンチ）（ノブやパネル外し用）

・温度調整機能付きハンダごて（350℃前後に調整できるもの）

・ハンダ吸い取り線 または 吸い取り器電子工作用ハンダ（鉛入りハンダの方が融点が低く作業しやすいです）

・フラックス & フラックス洗浄剤（IPAでも可）

・交換用電解コンデンサ（105℃品・低ESR推奨） 耐圧（V）と容量（µF）は既存のものと同じ、または耐圧のみ一段階高いもの（例: 16V → 25V）を選択します。

Step 1：分解と基板の取り出しACアダプターとUSB/FireWireケーブルをすべて外します。

ノブを取り外す： フロントパネルの各ノブを引き抜きます（六角ネジで固定されている場合は緩めてから引き抜きます）。

ケースのネジを外す： 底面および側面のネジをすべて外し、トップカバーをスライドさせて外します。

メイン基板の取り出し： リアパネル側の各種端子ナットやネジ、基板を止めているネジを外し、基板を慎重に取り出します。

Step 2：電源ラインの電解コンデンサを特定するDCジャック付近から電源入力ラインを辿り、設置されている電解コンデンサを目視で確認します。

膨らみチェック： コンデンサの天面（アルミ部分の十字溝）が頭頂部に膨らんでいないか？

液漏れチェック： 根元に茶色いノリのようなものや粉を吹いていないか？膨らんでいなくても、経年変化で内部液が乾燥し容量抜けを起こしている場合が多いため、電源入力周りのコンデンサはまとめて全交換するのが一番確実です。

Step 3：古いコンデンサを取り外す基板裏面のコンデンサの足にハンダごてを当て、ハンダを温めます。

ハンダ吸い取り線を使って既存のハンダをしっかりと除去します。

表側からコンデンサを少しずつ傾けながら引き抜きます。

※無理に引っ張るとスルーホール（基板の穴の銅箔）が剥がれて修復不能になるため、ハンダがしっかり溶けていることを確認して優しく引き抜いてください。

Step 4：新しいコンデンサをハンダ付けする極性の確認： 電解コンデンサには極性（＋とー）があります。

新しいコンデンサの白い帯が入っている側（足が短い方）がマイナス（ー）です。基板側のシルク印刷（マーク）に合わせて向きを絶対に間違えないように挿入します。

基板裏から足を押し込み、ハンダ付けを行います。余分な足をニッパーで根元から切断します。フラックス洗浄液でハンダ付け箇所を綺麗に清掃します。

Step 5：仮組みと動作確認元通りに組み立てる前に、絶縁に注意しながらACアダプターを接続します。電源スイッチを入れ、液晶パネルが正常に立ち上がるか確認します。

PCに接続し、音声出力・入力がノイズなく動作することを確認したら、カバーを閉めてネジ留めを行います。

～まとめ～

電源修理で往年の名機を復活させよう！

MOTU UltraLite-mk3 Hybridの電源不具合の多くは、電源回路周辺のコンデンサ交換（数百円程度のパーツ代）で見事に復活するケースが多いです。

ハンダ付け作業に慣れている方であれば挑戦してみる価値は十分あります。

大切な機材を長く使い続けるために、ぜひ参考にしてみてください！
