タグ別アーカイブ: セレクター交換

    PXL_20250812_091531843

  • Fender JAPAN Michiya Haruhata Stratocaster Caribbean Blue Trans フレットすり合わせ＆ポット交換＆ジャック交換＆セレクター交換

  • 2025/12/05
  • Category：

  • フェンダージャパン製、春畑道哉モデルストラトキャスターのフレットすり合わせ・ポット交換・ジャック交換・セレクター交換です。

    全体的に大きな消耗で、フレットの音詰まり箇所があります。

    鳴らしていて音が途切れたりする様子、ガリ等があるポット・セレクター・ジャックは新品に交換する事になりました。

    ナット高が元から高めでローフレットは弾き難く、こちらはナット下にシムを入れていないモデルですので指板を削りナット高を低くする必要があります。

    すり合わせ後はナット高が元よりも高めになりました。お客様の要望でこちらはそのままで良いとの事でローフレット側の弦高が高く感じますが弾けるレベルとの事です。

    フロイドローズ仕様のストラトキャスターですが、通常のストラトキャスターにフロイドローズを付けただけの様なモデルなので弦高が合いません（指板RとフロイドローズRが合ってない為）。

    ブリッジサドルにもシムを入れる等して指板Rに合わせ、弦高が大きくバラつきが出ない様に調整し弾き易くなりました。

    ありがとうございました♪

    Fender Japan-made, Michiya Haruhata Model Stratocaster: Fret leveling, pot replacement, jack replacement, selector switch replacement.

    Overall significant wear, with frets causing muted notes.

    Pots, selector switch, and jack exhibiting intermittent sound dropouts or crackling will be replaced with new parts.

    The nut height was originally quite high, making the lower frets difficult to play. Since this model does not use shims under the nut, the fingerboard needed to be dressed down to lower the nut height.

    After dressing, the nut height is now slightly higher than before. At the customer’s request, this was left as is. While the string height over the lower frets feels higher, it is still playable.

    Although this is a Floyd Rose-equipped Stratocaster, it’s essentially a standard Strat with a Floyd Rose added, resulting in improper string height (due to mismatched fingerboard radius and Floyd Rose radius).

    We adjusted the bridge saddles by adding shims to match the fingerboard radius, minimizing significant string height variation and improving playability.

    Thank you very much! ♪

    〒114-0014　東京都北区田端1-21-3 エーデルワイス101

    ギターリペア工房 Draw a New Sound

    東京都 山手線 田端から徒歩２分 どこよりも早いリペア早期仕上げ対応可能のリーズナブル料金＆丁寧な作業のギターリペアショップです♪

    ●ホームページ　Draw a New Sound

    ●YouTubeではブログでは語られない裏話からギターの作り方まで掲載中！　
    マイチャンネル　YouTubeチャンネル

    ●ツイッター　DNS_Guitar


このエントリーをはてなブックマークに追加

    PXL_20250612_093848236

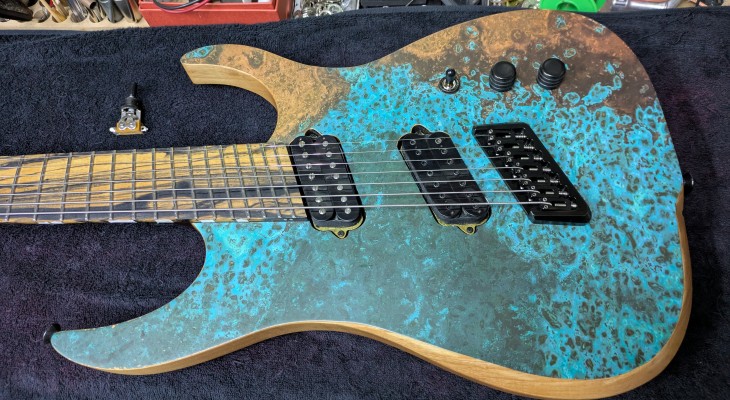

  • Ormsby Guitars HYPE GTR7 MSMP TX セレクター交換

  • 2025/09/30
  • Category：

  • オームスビー製GTR7のセレクター交換です。

    フロントに切り替えると音が出なくなるとの事です。

    高額なモデルですが元々付いている電装パーツが安物で、かなり多様している事から消耗で接点不良になっている様子です。

    セレクターを新品に交換し問題無い状態に仕上げる事ができました。

    基本的に電装パーツは消耗品なので、最低限の品質の物が付いている必要にがあります。
    安物は耐久性がありませんので付いていたら基本は交換すべき部分です。

    ありがとうございました♪

    Replacement of the selector switch on an Ohmusby GTR7.

    The customer reported no sound when switching to the front position.

    Although it’s a high-end model, the original electrical components are cheap and have been used extensively, likely causing contact failure due to wear.

    We replaced the selector with a new one and restored it to perfect working order.

    Electrical components are essentially consumables, so they need to be of at least basic quality.
    Cheap parts lack durability, so if they’re installed, they should generally be replaced.

    Thank you very much! ♪

    〒114-0014　東京都北区田端1-21-3 エーデルワイス101

    ギターリペア工房 Draw a New Sound

    東京都 山手線 田端から徒歩２分 どこよりも早いリペア早期仕上げ対応可能のリーズナブル料金＆丁寧な作業のギターリペアショップです♪

    ●ホームページ　Draw a New Sound

    ●YouTubeではブログでは語られない裏話からギターの作り方まで掲載中！　
    マイチャンネル　YouTubeチャンネル

    ●ツイッター　DNS_Guitar


このエントリーをはてなブックマークに追加

    PXL_20250520_101353501

  • Suhr modern セレクター交換＆ポット交換

  • 2025/09/24
  • Category：

  • サー製Modernのセレクター交換・ポット交換です。

    消耗でガリが出ている状態です。

    一日数十時間は弾く位に使用しているとの事で、そうした個体は動作も多くなるのでよく使うパーツは当然ながら消耗が早くなります。

    セレクター切り替え時に音が出なくなる、ポットはガリが出ている状態なので新品に交換しました。

    使用している以上は消耗は避けられない為、電装パーツは消耗品と割り切って使用しないといけません。

    ありがとうございました♪

    Replacement of selector switch and potentiometers on a Saitama-made Modern.

    The unit was exhibiting crackling noise due to wear.

    Given that it’s played for dozens of hours daily, such instruments see heavy use, so frequently used parts naturally wear out faster.

    We replaced the selector switch, which was causing sound dropouts during switching, and the potentiometers, which were producing crackling noise, with new ones.

    Since wear is unavoidable with use, you have to accept that electrical components are consumables.

    Thank you very much! ♪

    〒114-0014　東京都北区田端1-21-3 エーデルワイス101

    ギターリペア工房 Draw a New Sound

    東京都 山手線 田端から徒歩２分 どこよりも早いリペア早期仕上げ対応可能のリーズナブル料金＆丁寧な作業のギターリペアショップです♪

    ●ホームページ　Draw a New Sound

    ●YouTubeではブログでは語られない裏話からギターの作り方まで掲載中！　
    マイチャンネル　YouTubeチャンネル

    ●ツイッター　DNS_Guitar


このエントリーをはてなブックマークに追加

    PXL_20250117_111121443

  • Squier by Fender テレキャスター Telecaster Avril Lavigne Signatured BLK アヴリルラヴィーンモデル ナット溝切り調整＆フレットすり合わせ＆セレクター交換＆ジャック交換

  • 2025/04/17
  • Category：

  • スクワイヤー製テレキャスターのナット溝切り調整・フレットすり合わせ・セレクター交換・ジャック交換です。

    トラスロッド限界＋順反りしている状態でかなり弾き難い状態です。
    弦を張りっぱなしにしていればどの様なギターもこの様な状態になります。

    トラスロッドが効く範囲は「有限」ですので、トラスロッドが使用できない限界状態から順反りしてしまうと調整で直せなくなります。
    よくある素人の勘違いとして「トラスロッドを交換すれば良い」等と今でも言う人が居るのですが知識を改めて下さい。
    トラスロッド本体が悪いのではなくネック（木材）が変形して悪い状態になっているので、仮にトラスロッドを簡単に交換できたとしても状態は良くなりません。

    ネックが柔らかくチューニングすると大きく順反りする様子です。
    近年は木材が柔らかいので寿命が短いです。
    簡単に順反りし易い強度なので基本は長持ちしません。
    新品でも近年は最初からトラスロッドに余裕が少ない状態で販売されていたり最初から限界だったりする事も多くなってきてます。

    フレット各所の消耗を削る他にもローポジション・ハイポジションを多めに削りフレットのラインをストレートにしつつトラスロッドの余り量を回復させる削り方で弾き易い状態に仕上げる事ができました。
    付いてるフレットが大きい事もあり対処できました。

    基本的にはこの様な状態にならない様に日々のケアが大事になってきます。
    基本的な保管方法、弦を緩めて保管するは必ず守りましょう。

    電装系の不具合もパーツ交換で問題無い状態に直しました。
    セレクターが特殊な配線でハムバッカーPUの音を拾う箇所を変更できる配線になっています。

    ありがとうございました♪

    This is a Squier Telecaster with nut groove cut adjustment, fret adjustment, selector replacement, and jack replacement.

    The truss rod is at its limit and the fretboard is warped in the forward direction, making it very difficult to play.
    Any guitar can be in this condition if the strings are left taut.

    The range in which the truss rod is effective is “finite,” so if the guitar is warped from the limit where the truss rod cannot be used, it cannot be fixed by adjustment.
    Some amateurs still say “just replace the truss rod” as a common misconception, but please correct their knowledge.
    The truss rod itself is not bad, but the neck (wood) is deformed and in bad condition, so even if the truss rod could be replaced easily, the condition would not improve.

    The neck is soft and when it is tuned, the neck bends forward greatly.
    In recent years, the wood is softer and has a shorter life span.
    The strength of the wood is such that it easily warps forward, so it basically won’t last long.
    Even new guitars are often sold with little room in the truss rod from the start, or are at the limit from the beginning.

    In addition to shaving off the wear and tear from the frets, we were able to shave off more frets in the low and high positions to straighten the fret line and restore the truss rod margin, making it easier to play.
    We were able to deal with the fact that the frets on the fretboard are large.

    Basically, daily care is important to avoid this kind of condition.
    Basic storage and keeping the strings loose should always be observed.

    The electrical problems were also fixed by replacing parts.
    The selector is wired in a special way to change where the humbucker PU picks up the sound.

    Thank you very much♪

    〒114-0014　東京都北区田端1-21-3 エーデルワイス101

    ギターリペア工房 Draw a New Sound

    東京都 山手線 田端から徒歩２分 どこよりも早いリペア早期仕上げ対応可能のリーズナブル料金＆丁寧な作業のギターリペアショップです♪

    ●ホームページ　Draw a New Sound

    ●YouTubeではブログでは語られない裏話からギターの作り方まで掲載中！　
    マイチャンネル　YouTubeチャンネル

    ●ツイッター　DNS_Guitar


このエントリーをはてなブックマークに追加

    PXL_20250125_121953921

  • YAMAHA パシフィカ セレクター交換＆ジャック交換

  • 2025/04/10
  • Category：

  • PXL_20250125_114501923

    ヤマハ製パシフィカのセレクター交換・ジャック交換になります。

    錆が酷くセレクター切り替えができない、セレクターのレバーも錆で折れる様な状態です。

    初めてこの位まで錆が酷い状態を直すのですが、錆過ぎてセレクターが固着・ビス頭が錆過ぎて工具が入らず外せない状態です。
    また配線内部のビス山まで酷く錆びており、まず通常の方法で外す事は不可能な状態です。

    ピックガードビスも似た様に全てが酷い錆びでビスの十字が無くなる位まで錆びており外す事も困難です。
    状態が悪いビスを全て外すとなると非常に高額となるので、セレクターのビス頭を壊して外し新品へ交換、ジャック不良も新品に交換する事で直しました。

    特に演奏上で問題はありませんがイモネジ等も酷く錆びており調整は不可能な状態です。

    楽器は金属パーツで調整する箇所も多いので普段から錆びさせない様に使用していかないと高額なパーツ交換費が発生しますので要注意です。

    ありがとうございました♪

    This is a selector and jack replacement for a Yamaha Pacifica.

    The rust is so bad that the selector cannot be switched, and the selector lever is also broken due to rust.

    This is the first time to fix such a badly rusted condition, but the rust is so bad that the selector is stuck and the screw heads are so rusted that tools cannot enter and remove them.
    Even the screw threads inside the wiring are so rusted that it is impossible to remove them in the usual way.

    The pickguard screws are similarly rusted to the point where there is no longer a cross on the screws, making it difficult to remove them.
    It would be very expensive to remove all the screws that are in bad condition, so we broke the screw heads on the selector and replaced them with new ones, and also replaced the defective jack with a new one.

    There is no particular problem in playing the instrument, but the imo screws and other parts are badly rusted and cannot be adjusted.

    There are many parts of the instrument that need to be adjusted with metal parts, so please be careful not to let them rust on a regular basis, or you will have to pay for expensive parts replacement.

    Thank you very much.

    〒114-0014　東京都北区田端1-21-3 エーデルワイス101

    ギターリペア工房 Draw a New Sound

    東京都 山手線 田端から徒歩２分 どこよりも早いリペア早期仕上げ対応可能のリーズナブル料金＆丁寧な作業のギターリペアショップです♪

    ●ホームページ　Draw a New Sound

    ●YouTubeではブログでは語られない裏話からギターの作り方まで掲載中！　
    マイチャンネル　YouTubeチャンネル

    ●ツイッター　DNS_Guitar


このエントリーをはてなブックマークに追加


  • FenderCustomShop ストラトキャスター ナット交換＆フレットすり合わせ＆セレクター交換＆コンデンサ交換

  • 2025/04/04
  • Category：

  • フェンダーカスタムショップ製ストラトキャスターのナット交換・フレットすり合わせ・セレクター交換・コンデンサ交換です。

    中古購入との事ですが状態が悪いです。また素人改造されている様子です。

    トーンが効かない状態ですが開けてみると付いてるコンデンサの数値が違う事からトーンが殆ど効かない様な状態でした。
    恐らく元から3Wayが付いたモデルと思いますが、ハーフトーンが使用できる様に5Wayへ交換しました。

    ネック全体のウネリが大きく音が詰まり気味な箇所、ナットが死にかけでしたのでナット交換とフレットすり合わせを行いました。

    状態は悪かったですがトラスロッドに余り量が多い良好個体です。

    ありがとうございました♪

    This is a Fender Custom Shop Stratocaster with new nut, fret grind, selector and capacitor.

    It was purchased used, but is in poor condition. It also looks like it has been modified by an amateur.

    The tone is not working, but when I opened it up, I found that the tone was almost not working due to the different value of the capacitor attached.
    The tone was not working, but when we opened it up, we found that the capacitors had different values, so the tone was not working at all.

    The neck was very saggy and the sound was a bit stuck, and the nut was almost dead, so we replaced the nut and fretted the fret board.

    It was in bad condition, but there is plenty of truss rod left, so it is in good condition.

    Thank you very much.

    〒114-0014　東京都北区田端1-21-3 エーデルワイス101

    ギターリペア工房 Draw a New Sound

    東京都 山手線 田端から徒歩２分 どこよりも早いリペア早期仕上げ対応可能のリーズナブル料金＆丁寧な作業のギターリペアショップです♪

    ●ホームページ　Draw a New Sound

    ●YouTubeではブログでは語られない裏話からギターの作り方まで掲載中！　
    マイチャンネル　YouTubeチャンネル

    ●ツイッター　DNS_Guitar


このエントリーをはてなブックマークに追加


  • FenderJAPAN STD-57 ナット交換＆フレットすり合わせ＆セレクター交換＆ジャック交換

  • 2024/10/02
  • Category：

  • フェンダージャパン製ストラトキャスター、STD-57のナット交換・フレットすり合わせ・セレクター交換・ジャック交換です。

    かなり消耗が大きい個体です。

    細かくはフェンダージャパンでは無い様子でネックは別メーカーの物に交換されている様子（ボディのネックポケットにSTD-57表記）、ネックポケットとネックの相性が悪くシムは計4枚入れて調整・ネックポケットはガバガバ状態です。とりあえず弾く分には問題ありません。

    消耗箇所を修理し音も安定して出せる状態に修正しました。
    音が太く煌びやかでレンジ感があり良い個体です。
    意外とギターは不思議とカッチリ丁寧に作られた物よりも隙間もあって雑な作りの物が音が良かったりします。

    特にネックはボディに付かない方が音が良い傾向に思います。
    具体的には左右がガバガバ、シムも複数入れないと弦高がダメな物はネックとボディに隙間が大きく殆ど触れていない状態になります。
    ネックとボディは違う木材なので、その振動数が合わないのも当然で楽器としての組み合わせは基本違う材なら相性は悪いと思われます。
    距離が離れて弦振動が干渉しない位の隙間がある方が音が良くなるのも理解はできるかと思います。

    また08-38弦で使用し続けているとの事でトラスロッドの余り量もかなりある状態です。
    ただ動く範囲が狭いですが効きは良いです。
    ネックはメーカー不明ですがトラスロッドが回る範囲から古い国産なのかもしれません。

    細いゲージを使用しネックに強い負荷が掛からない状態なら順反りし難いのは当然です。
    長持ちさせるにはこうした配慮も必要です。

    ありがとうございました♪

    This is a Fender Japan Stratocaster, STD-57, nut replacement, fret grind, selector replacement, and jack replacement.

    This is an individual with quite a bit of wear and tear.

    The neck was replaced with another maker’s neck (STD-57 is marked on the body neck pocket), and the neck pocket and neck are not compatible. The neck pocket is in a state of disarray.

    The wear and tear has been repaired and the sound is now stable.
    The sound is fat and shiny with a good range.
    Surprisingly, guitars that have gaps and are not well made sound better than guitars that are well made.

    In particular, the neck tends to sound better when it is not attached to the body.
    Specifically, if the neck is too loose on both sides and the strings are too high without multiple shims, there is a large gap between the neck and body, and they are hardly touching.
    Since the neck and body are different woods, it is only natural that their vibration frequencies do not match, and the combination as an instrument is basically incompatible with different woods.
    It is understandable that the sound would be better if the strings were far enough apart so that their vibrations do not interfere with each other.

    Also, since you have been using it with 08-38 strings, there is quite a bit of truss rod left over.
    The range of movement is narrow, but it works well.
    The maker of the neck is unknown, but it may be an old domestic one from the extent to which the truss rod turns.

    If a thin gauge is used and the neck is not under a heavy load, it is natural that it is hard to warp in order.
    This kind of consideration is necessary to make the neck last longer.

    Thank you very much.

    〒114-0014　東京都北区田端1-21-3 エーデルワイス101

    ギターリペア工房 Draw a New Sound

    東京都 山手線 田端から徒歩２分 どこよりも早いリペア早期仕上げ対応可能のリーズナブル料金＆丁寧な作業のギターリペアショップです♪

    ●ホームページ　Draw a New Sound

    ●YouTubeではブログでは語られない裏話からギターの作り方まで掲載中！　
    マイチャンネル　YouTubeチャンネル

    ●ツイッター　DNS_Guitar


このエントリーをはてなブックマークに追加


  • Washburn N4 フレットすり合わせ＆セレクター交換

  • 2024/02/28
  • Category：

  • ワッシュバーン製N4のフレットすり合わせ・セレクター交換です。

    フレット消耗が凄く音詰まり＆ネックのウネリがある状態です。またセレクター不良で音の切り替え時に音が出なくなる状態です。

    かなり弾き込まれていおります。

    フレットをすり合わせて消耗とウネリをリセット、セレクターを交換しまともに音が出る状態になりました。

    ナット高が高いが弾ける状態です。フロイドローズのナット高を下げる場合はネック側を削らないといけません。
    恐らくワッシュバーン製のN4等はナット高が高めの物が多いと思います。
    最近は高額な製品でも必要以上に削られてシムで調整するタイプが増えている為、こうしたタイプはシムの枚数で調整が楽です。
    音の面では材にナットを直接置いた方が良いと思いますが、最近は多くのメーカーもそこまで手間を掛けて作るのはやっていない様です。

    ありがとうございました♪

    〒114-0014　東京都北区田端1-21-3 エーデルワイス101

    ギターリペア工房 Draw a New Sound

    東京都 山手線 田端から徒歩２分 どこよりも早いリペア早期仕上げ対応可能のリーズナブル料金＆丁寧な作業のギターリペアショップです♪

    ●ホームページ　Draw a New Sound

    ●YouTubeではブログでは語られない裏話からギターの作り方まで掲載中！　
    マイチャンネル　YouTubeチャンネル

    ●ツイッター　DNS_Guitar


このエントリーをはてなブックマークに追加


  • FenderUSA 80年代 ストラトキャスター ナット交換＆フレットすり合わせ＆セレクター交換＆ジャック交換

  • 2024/02/14
  • Category：

  • フェンダーUSA製80年代ストラトキャスターのナット交換・フレットすり合わせ・セレクター交換・ジャック交換です。

    音詰まりが凄くまともに使える状態じゃないです。
    セレクターでガリにより音が出なくなる、ジャック不良で音が途切れる等と状態も全体的に非常に悪いです。

    と言っても80年代製品ですので状態が悪いのは当然ですので、こうしたまともに使用できない状態でも特に詳しい説明もなく中古で売られている事もあります。
    フルオリジナル商法も酷い物で、オリジナル状態だと高額になる傾向ですがリペア歴無し・消耗品が交換されていない＝状態が悪いと判断しても問題ありません。
    この辺りを詳しく表記した上で販売されているなら問題ありませんがヴィンテージ楽器は価値だけを表に表記し状態等は二の次の様に販売している所もあるので要注意です。

    また70～80年代になってくると正直電装パーツに大きな価値があるとは思えません。
    60年代位までなら組んで音をチェックした事が過去にあるので分かりますが、消耗して問題がある状態よりも新品電装パーツに交換した方が音が良いと思います。

    リペア後は音の張りと柔らかさのバランスが良いサウンドで良い個体と思います。
    これだけ消耗してるのですから昔からよく弾かれていた個体と思います。
    こうした状態が悪い個体が音が良い（状態が悪くなるまで弾かれる位に良いから）と判断もできます。

    ありがとうございました♪

    〒114-0014　東京都北区田端1-21-3 エーデルワイス101

    ギターリペア工房 Draw a New Sound

    東京都 山手線 田端から徒歩２分 どこよりも早いリペア早期仕上げ対応可能のリーズナブル料金＆丁寧な作業のギターリペアショップです♪

    ●ホームページ　Draw a New Sound

    ●YouTubeではブログでは語られない裏話からギターの作り方まで掲載中！　
    マイチャンネル　YouTubeチャンネル

    ●ツイッター　DNS_Guitar


このエントリーをはてなブックマークに追加


  • フェンダージャパン ストラトキャスター セレクター交換・セットアップ

  • 2023/06/29
  • Category：


  • フェンダージャパン製ストラトキャスターのセレクター交換・セットアップです。

    音が出ない箇所がある状態です。

    内部をチェックしてみるとセレクター不良で音が出ない状態でした。

    低価格帯で付いている安物セレクターは壊れ易い為、OAKやCRL以外のセレクターは基本的に使い物になりません。

    セレクターを交換する事で問題無い状態になりました。

    調整してみるとフレット状態が悪く、またトラスロッドが限界状態です。
    ちゃんと調整すればする程に状態の荒が出てくる為、調整状態が悪い事から今まで難点に気が付かず使用していた人もかなり多いの現状です。

    弾けなくはない状態ですがロッドが限界なのでここからリペアする判断も難しく、トラスロッドが限界状態から完璧に直しても将来長生きできない様な状態なのでこうした個体は修理が必要になる所までは使用して、使用できなくなるまで摩耗したら買い替えを勧めます。

    トラスロッドが限界・トラスロッドに余裕が無いという事はそれだけ致命的な事です。
    プラスして反り状態が悪いのにトラスロッドが限界なら尚更です。

    トラスロッドの余り量・トラスロッドの効き具合は将来に関わる寿命と考えて問題ありません。
    購入前に知らないといけない情報なので、購入する際はロッドの余りを確認して購入すると安心です。
    中古品にはトラスロッドの余り量を表示してるのに新品では表示しない意味が分かりません。
    かなり大事な事なのに、新品で表示しないのは何故なのでしょうか？
    皆様で声を上げて、環境を変える努力をしないとずっとこのままです。

    ありがとうございました♪

    〒114-0014　東京都北区田端1-21-3 エーデルワイス101

    ギターリペア工房 Draw a New Sound

    東京都 山手線 田端から徒歩２分 どこよりも早いリペア早期仕上げ対応可能のリーズナブル料金＆丁寧な作業のギターリペアショップです♪

    ●ホームページ　Draw a New Sound

    ●YouTubeではブログでは語られない裏話からギターの作り方まで掲載中！　
    マイチャンネル　YouTubeチャンネル

    ●ツイッター　DNS_Guitar


このエントリーをはてなブックマークに追加

≪ 前のページ

BLOG CATEGORY

ARCHIVE
