FERNANDES オーダーギターセットアップ＆PU修正

2026/05/27

Category：

dns_hide

フェルナンデス製オーダーギターのセットアップ・PU修正です。

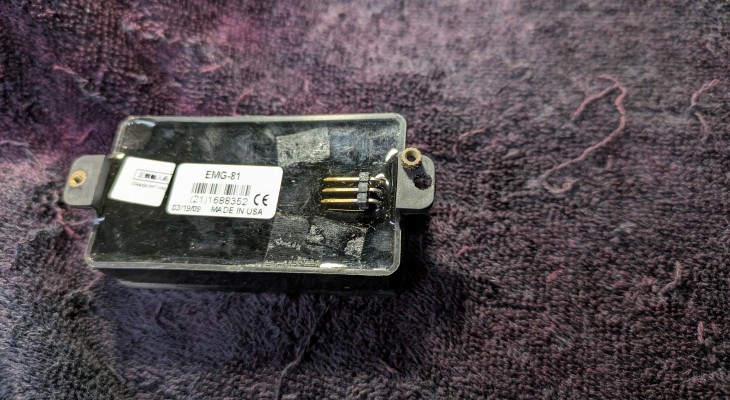

音の出力が変わるとの事で細かくチェックしてみるとPUのコネクタ部分が外れかけており、これが原因で接触不良の様な状態になっていた様子です。

またPU高調整のビスが付いてるブッシュが抜けており、高さ調整が不可能な状態になっておりました。

接着剤でブッシュを接着と、盛って補強し抜けない様に加工しました。

特に使用していて問題も起きていないので大丈夫そうです。

EMG等のコネクタ系で配線が短い（突っ張っている状態）と使用していて振動等でコネクタが抜けてきますので要注意です。

電装パーツがハンダ付けするポット等の場合、作業をした人が配線を短く切って付いている事が多いので要注意です。

リペア業界でもそうですが「配線は無駄な長さを切り、綺麗に配線する」が主流ですが私は疑問です。

確かに見た目は綺麗ですが、使用していて電装パーツは消耗品なので交換するタイミングが必ず来ます。
その際に配線が短いと作業がやり難かったり、上記の様なトラブルが起こります。

そうした意味でもある程度は余裕を持たせて配線した方が良いです。

ありがとうございました♪

This is a setup and pickup repair for a custom-made Fernandez guitar.

The owner reported a change in sound output, so upon closer inspection, I found that the pickup connector was coming loose, which appeared to be causing a poor connection.

Additionally, the bushing holding the pickup height adjustment screw had come out, making it impossible to adjust the height.

I secured the bushing with adhesive and reinforced it to prevent it from coming loose.

Since no issues have arisen during use, it seems to be working fine.

Be careful with EMG and similar pickups where the wiring is short (tightly stretched), as vibration during use can cause the connector to come loose.

For electronic components like soldered pots, be aware that the person who performed the work often cuts the wiring short before installing them.

As is common in the repair industry, the prevailing practice is to “cut off excess wire length and route it neatly,” but I have my doubts about this.

While it certainly looks neat, electrical components are consumables, so the time will inevitably come when they need to be replaced.
If the wiring is too short at that point, it makes the work difficult or can lead to the kind of trouble described above.

For that reason, it’s better to leave some extra length when routing the wiring.

Thank you very much♪

〒114-0014　東京都北区田端1-21-3 エーデルワイス101

ギターリペア工房 Draw a New Sound

東京都山手線田端から徒歩２分どこよりも早いリペア早期仕上げ対応可能のリーズナブル料金＆丁寧な作業のギターリペアショップです♪

●ホームページ　Draw a New Sound

●YouTubeではブログでは語られない裏話からギターの作り方まで掲載中！　
マイチャンネル　YouTubeチャンネル

●ツイッター　DNS_Guitar

Harley Benton ハーレーベントン Fusion-III EMG HT Roasted SBK Matte Black セットアップ＆配線直しローステッドメイプル

2026/05/25

Category：

dns_hide

ハーレーベントン製フュージョン3のセットアップ・配線直しです。

ボリュームポットが手に当たるので無くしたいとの事でトーンを無くし、その位置にボリュームを移動しました。

セットアップしてみると弦高低めでも問題無く弾ける状態です。
低価格帯でも精度はそれなりにしっかりしてるので、弦高低めのセッティングにも対応しました。

音がトレブリー、ステンレスフレットで音硬めでモダン系です。
ローステッドメイプルの影響も加わった音なのかもしれませんが音は見た目通りハイゲイン系で活躍しそうです。

ありがとうございました♪

This is a setup and rewiring job for a Harley Benton Fusion 3.

The customer wanted to remove the volume pot because it got in the way, so I removed the tone control and moved the volume pot to that position.

After setting it up, it plays perfectly fine even with the strings set low.
Even in the lower price range, the precision is quite solid, so it handled the low-string-height setup well.

The tone is trebly, with a hard, modern sound thanks to the stainless steel frets.
The roasted maple may also be contributing to the tone, but as expected from its appearance, it seems like it will excel in high-gain settings.

Thank you very much! ♪

〒114-0014　東京都北区田端1-21-3 エーデルワイス101

ギターリペア工房 Draw a New Sound

東京都山手線田端から徒歩２分どこよりも早いリペア早期仕上げ対応可能のリーズナブル料金＆丁寧な作業のギターリペアショップです♪

●ホームページ　Draw a New Sound

●YouTubeではブログでは語られない裏話からギターの作り方まで掲載中！　
マイチャンネル　YouTubeチャンネル

●ツイッター　DNS_Guitar

Gretsch 6120 配線直し＆セットアップ

2026/05/19

Category：

dns_hide

グレッチ製6120の配線直し・セットアップです。

90年代の古いモデルで穴が増設されている状態です。

お客様の要望でトーンセレクター（コンデンサ切り替え）、トーンコントロールの配置をした電装になりました。

トーン（コンデンサを切り替え音質が変わる）が切り替えられ、ポットでコントロールできる様になり扱い易い状態になったと思います。

音もクリアで澄んだ音で、パワーが無いからと思いますが非常にナチュラルなサウンドでエレキギターっぽい硬さが出ないのでとても良いサウンドです。

フレットが浮き気味でフレット状態悪い為、グレッチは精度が悪いモデルが多いですがフレット交換で直す必要がありそうです。

ありがとうございました♪

This is a rewiring and setup job for a Gretsch 6120.

It’s an older model from the 90s that has had additional holes drilled into it.

At the customer’s request, I reconfigured the electronics to include a tone selector (capacitor switch) and a tone control.

Now that the tone (which changes depending on the selected capacitor) can be switched and controlled via a pot, I think it’s much easier to use.

The tone is clear and crisp. While it lacks power, it has a very natural sound without the harshness often associated with electric guitars, making it a great-sounding instrument.

The frets are slightly loose and in poor condition. Since many Gretsch models are known for their lack of precision, it looks like a fret replacement will be necessary to fix this.

Thank you very much! ♪

〒114-0014　東京都北区田端1-21-3 エーデルワイス101

ギターリペア工房 Draw a New Sound

東京都山手線田端から徒歩２分どこよりも早いリペア早期仕上げ対応可能のリーズナブル料金＆丁寧な作業のギターリペアショップです♪

●ホームページ　Draw a New Sound

●YouTubeではブログでは語られない裏話からギターの作り方まで掲載中！　
マイチャンネル　YouTubeチャンネル

●ツイッター　DNS_Guitar

Moon PGM プレシジョンベース配線直し＆セットアップ

2026/05/18

Category：

dns_hide

ムーン製PGM、プレシジョンベースの配線直し・セットアップです。

ＰＧＭ期のモデルですが音がおかしい状態です。

チェックしてみるとフロントPUが壊れており、内部をチェックするとシングルコイルサイズハムバッカーＰＵが付いていました。

こちらのモデルはスイッチポットでタップができる仕様です。
リアもコイルタップできるシングルコイルです。

お客様と状態の相談の上、パーツを全交換する形となりました。
フロントＰＵはハムバッカー状態で使用できないのでシングルコイル状態で配線する事にしました。

かなり古いモデルだが使用に特に問題無く仕上げる事ができました。

ありがとうございました♪

This is a rewiring and setup job for a Moon PGM Precision Bass.

Although it’s a PGM-era model, the sound was off.

Upon inspection, the front pickup was found to be broken, and upon checking the interior, we discovered a single-coil-sized humbucker pickup installed.

This model is designed to allow coil tapping via the switch pot.
The rear pickup is also a single-coil pickup capable of coil tapping.

After discussing the situation with the customer, we decided to replace all the parts.
Since the front pickup cannot be used in humbucker mode, we rewired it to function as a single-coil pickup.

Although it is a fairly old model, we were able to finish the work without any particular issues.

Thank you very much! ♪

〒114-0014　東京都北区田端1-21-3 エーデルワイス101

ギターリペア工房 Draw a New Sound

東京都山手線田端から徒歩２分どこよりも早いリペア早期仕上げ対応可能のリーズナブル料金＆丁寧な作業のギターリペアショップです♪

●ホームページ　Draw a New Sound

●YouTubeではブログでは語られない裏話からギターの作り方まで掲載中！　
マイチャンネル　YouTubeチャンネル

●ツイッター　DNS_Guitar

FenderUSA 70年代ジャズベース配線直し＆セットアップ

2026/05/17

Category：

dns_hide

フェンダーUSA製70年代ジャズベースの配線直し・セットアップです。

順反りして弦高が高い状態、電装パーツをEMG・プリアンプ搭載から元のパッシブ仕様に戻す内容です。

元のパーツはお客様の要望で流用する形となりました。
古い電装パーツなのでガリ等が発生しておりますが音を出すには問題無さそうです。

ありがとうございました♪

This is a rewiring and setup job for a 1970s Fender USA Jazz Bass.

The neck was bowing backward, causing high string action. The project involved reverting the electronics from the EMG pickups and preamp to the original passive configuration.

At the customer’s request, we reused the original parts.
Since the electronics are old, there is some crackling, but it doesn’t seem to affect the sound.

Thank you very much! ♪

〒114-0014　東京都北区田端1-21-3 エーデルワイス101

ギターリペア工房 Draw a New Sound

東京都山手線田端から徒歩２分どこよりも早いリペア早期仕上げ対応可能のリーズナブル料金＆丁寧な作業のギターリペアショップです♪

●ホームページ　Draw a New Sound

●YouTubeではブログでは語られない裏話からギターの作り方まで掲載中！　
マイチャンネル　YouTubeチャンネル

●ツイッター　DNS_Guitar

PRS CE Custom24 配線直し

2026/05/11

Category：

dns_hide

PRS CE製カスタム24の配線直しです。

中古購入との事ですが音が出ない状態です。

内部をチェックしてみると配線が間違っており、その上でセレクター不良でしたので交換し正しく配線して問題が無い状態に仕上げました。

中古品もお店から買うのか個人から買うのでも違いはありますが、近年はお店で買っても中身をチェックせず問題無いと販売している所も増えてきております。
実際は問題があるのに問題無いと売るショップがある事は知っておいて下さい。

使用してて状態がおかしいな？と思ったら買った所よりもリペアショップに持ち込み下さい。
どうしても楽器関係は労働環境が悪いので従業員の教育不良・まともな人が離れる傾向でどこも人手不足です。
知識が無い人が多くなってきたので、そんな所でチェックした所で解決できない可能性が高いです。

ありがとうございました♪

This is a rewiring job for a PRS CE Custom 24.

The customer purchased it used, but it wasn’t producing any sound.

Upon inspecting the interior, I found that the wiring was incorrect, and the selector switch was faulty. I replaced the switch, rewired the guitar correctly, and restored it to full working order.

There is a difference between buying used items from a store versus a private seller, but in recent years, even some stores have been selling items without checking their condition, claiming they are problem-free.
Please be aware that there are shops that sell items claiming they are in good condition even when there are actually issues.

If you notice something seems off while using it, please take it to a repair shop rather than the place where you bought it.
The working conditions in the music instrument industry are notoriously poor, leading to inadequate employee training and a tendency for competent staff to leave, resulting in a shortage of personnel everywhere.
Since there are more and more people without the necessary knowledge, there is a high probability that a check at such a place won’t resolve the issue.

Thank you very much♪

〒114-0014　東京都北区田端1-21-3 エーデルワイス101

ギターリペア工房 Draw a New Sound

東京都山手線田端から徒歩２分どこよりも早いリペア早期仕上げ対応可能のリーズナブル料金＆丁寧な作業のギターリペアショップです♪

●ホームページ　Draw a New Sound

●YouTubeではブログでは語られない裏話からギターの作り方まで掲載中！　
マイチャンネル　YouTubeチャンネル

●ツイッター　DNS_Guitar

BACCHUS TACTICS-STD/RSM テレキャスターペグ交換＆ナット交換＆フレットサイド処理＆配線直し　MusicLily PU

2026/05/08

Category：

dns_hide

バッカス製の低価格帯モデル、テレキャスターのペグ交換・ナット交換・フレットサイド処理・配線直しです。

お客様持ち込みのMusicLilyのPUと電装パーツにグレードアップです。

ペグをGOTOH製の同型に交換しました。

ナット材も持ち込みでMusicLily牛骨ナットに交換です。
こちらはネット上で無加工で付く様な情報があるそうですが、加工が必要になりますのでご注意下さい。

約23000円のモデルですが基本的なポテンシャルはあり、こうしたグレードアップを行う事で20～30万円台のギターになると思います。

フロントのサウンドはGibson系に近くなり、ブーミー傾向をややスッキリさせた程好い太さです。
またこのPUはギブソン製のP-90と違いポールピース高が大きく下げる調整できるのが利点です。
ギブソン製P-90はポールピース高を下げれる限度が少ないので、各弦の音量調整で不都合が起き易いです。
音も良い上にポールピース高の自由度が高いので、安物PUながらMusicLilyのPUはお勧めです。

リアはギラギラしない、通常のテレよりハイ落ち感はあるがその代わり音が太い傾向なのでリアがうるさく感じる際の交換にお勧め機種です。
低価格PUでも非常に使えるサウンドなので、やはり時代は安物でも使える時代になりました。

ありがとうございました♪

This is a Bacchus budget-friendly model—a Telecaster—that underwent tuner and nut replacements, fretboard finishing, and rewiring.

We upgraded it with a MusicLily pickup and electronic components provided by the customer.

We replaced the tuners with matching GOTOH models.

We also replaced the nut with a MusicLily cowbone nut provided by the customer.
Please note that while some online sources claim this nut fits without modification, it actually requires some adjustment.

Although this is a model priced at around 23,000 yen, it has solid basic potential. With these upgrades, I believe it now rivals guitars in the 200,000 to 300,000 yen range.

The front pickup’s sound is now closer to a Gibson-style tone, with a nice, full body that’s been slightly cleaned up from its original boomy tendency.
Another advantage of this pickup, unlike the Gibson P-90, is that the pole piece height can be significantly lowered.
With the Gibson P-90, the pole piece height can only be lowered to a limited extent, which often causes issues when adjusting the volume balance between strings.
With great sound and high flexibility in pole piece height adjustment, I highly recommend MusicLily’s pickups, even though they’re budget-friendly.

The bridge pickup isn’t overly bright; while it has a slightly reduced high-end response compared to a standard Tele, it tends to have a fuller tone. This makes it a great replacement option if you find the stock bridge pickup too harsh.
Even budget pickups can deliver a very usable sound these days—it really shows that we’ve entered an era where even affordable gear can be top-notch.

Thank you very much! ♪

〒114-0014　東京都北区田端1-21-3 エーデルワイス101

ギターリペア工房 Draw a New Sound

東京都山手線田端から徒歩２分どこよりも早いリペア早期仕上げ対応可能のリーズナブル料金＆丁寧な作業のギターリペアショップです♪

●ホームページ　Draw a New Sound

●YouTubeではブログでは語られない裏話からギターの作り方まで掲載中！　
マイチャンネル　YouTubeチャンネル

●ツイッター　DNS_Guitar

killer fascist 配線直し

2026/04/03

Category：

dns_hide

キラー製ファシストの配線直しです。

セレクター部で配線ミスにより音が出ない状態・電装系パーツの故障で音が出ない状態です。

セレクター部分の配線を直し、壊れているダイレクトスイッチ・ジャックを新品に交換する事で直しました。

ザグリも狭く配線もギチギチに詰まっているので中古品でイジられているとトラブルが起こり易い機種に思います。
購入時は電装パーツを交換して使用したいモデルですね。

ありがとうございました♪

This is a rewiring job for a Killer-brand Fist.

The unit wasn’t producing any sound due to a wiring error in the selector section and a malfunction in the electrical components.

I fixed it by reworking the wiring in the selector section and replacing the broken direct switch and jack with new ones.

The cutouts are narrow and the wiring is packed tightly, so I think this is a model prone to trouble if it’s been modified with used parts.
It’s a model where you’ll want to replace the electrical components before use.

Thank you very much♪

〒114-0014　東京都北区田端1-21-3 エーデルワイス101

ギターリペア工房 Draw a New Sound

東京都山手線田端から徒歩２分どこよりも早いリペア早期仕上げ対応可能のリーズナブル料金＆丁寧な作業のギターリペアショップです♪

●ホームページ　Draw a New Sound

●YouTubeではブログでは語られない裏話からギターの作り方まで掲載中！　
マイチャンネル　YouTubeチャンネル

●ツイッター　DNS_Guitar

FenderJAPAN ストラトキャスター配線直し＆セットアップブレンダー配線 Rugir Pickups’s

2026/03/15

Category：

dns_hide

フェンダージャパン製ストラトキャスターの配線直し・セットアップです。

リアPUをルジール製のオーダーPU、スイッチポット増設でブレンダー配線に組み換えです。

ブレンダー回路を組むとフロントとリアのミックスサウンドが出せる様になります。
センター＋リアのハーフトーン時にスイッチONにすれば全てのPUが鳴る状態にも可能です。

音が良い感じに巻き弦が柔らかく、プレーン弦はバリバリしないバランスの良いサウンドです。

メイプル指板の影響もあると思いますが非常に理想的なリアサウンドに思いました。
これは自分も欲しいレベルです。

ありがとうございました♪

Wiring rework and setup for a Fender Japan Stratocaster.

The rear pickup was replaced with a custom-made Rujir pickup, and the switch pot was upgraded to enable blender wiring.

The blender circuit allows for a mix of the front and rear pickup sounds.
When the center + rear pickup is selected (half-tone position), switching the pickup selector ON enables all pickups to sound simultaneously.

The tone is nicely balanced: the wound strings sound soft, and the open strings don’t sound harsh.

I believe the maple fingerboard also contributes, but I found the rear pickup sound to be exceptionally ideal.
This is a level I would personally want for myself.

Thank you very much! ♪

〒114-0014　東京都北区田端1-21-3 エーデルワイス101

ギターリペア工房 Draw a New Sound

東京都山手線田端から徒歩２分どこよりも早いリペア早期仕上げ対応可能のリーズナブル料金＆丁寧な作業のギターリペアショップです♪

●ホームページ　Draw a New Sound

●YouTubeではブログでは語られない裏話からギターの作り方まで掲載中！　
マイチャンネル　YouTubeチャンネル

●ツイッター　DNS_Guitar

メーカー不明ストラトキャスターフレット交換＆ペグ交換＆配線直し GOTOH OLD-1

2026/03/13

Category：

dns_hide

メーカー不明ギターのフレット交換・ペグ交換・配線直しです。

状態が悪く音詰まり箇所があり、音も安定して出ません。

昔ジャンク品で購入したギターとの事ですがレリック塗装だけはかなり良い具合に仕上げてあります。
ここだけは業者にやってもらったのかもしれません。

ペグは素人作業がされて無理矢理付いており、穴を埋めて空け直された跡があるのですが穴空けもいい加減の様子でペグが正しく付いておりません。

ペグ穴も無理矢理広げられた箇所があったりと素人作業が目立ちます。

お客様と相談し作業費がなるべく掛からない様に新しいペグに交換する形となりました。
クルーソン仕様ですがこの様な状態なのでブッシュ穴がガバガバで付けれないので、穴をシャーラータイプの10ｍｍに広げGOTOH製のナット止めタイプに交換する内容にしました。

状態も素人作業のフレット交換がされています。フレット付近は割れたままフレットが打たれていたり、仕上げも雑な事から音詰まりが起きています。

フレットも簡単に抜けたりと、相当雑な作業がされています。
中古で購入する際、下手にフレット交換がされている物のチェックしてこうした状態は分かり易いです。
安く買えてもフレット交換で直す羽目になります。
指板の整形も非常に崩れており、あまりにも酷く指板が削られていると修正が困難になる場合があるので購入時は要注意ポイントです。

指板延長も行われている様子ですが雑です。延長した指板が剥がれたりしないか心配はあります。

やはり簡単に外れました。
内部に棒を入れて接着する様に加工してあり、簡単に外れました。
こちらは再接着で対処しました。

電装パーツはお客様持ち込みのGOTOH OLD-1に交換です。

ピックガードも前オーナーが自分でP-90ザグリを空けた？のかサイズがギリギリで、かなり強めにピックガードに引っ掛かるので高さ調整ができません。
付けれはしますが細かい高さ調整に対応ができないのでピックガードを交換するかザグリを空け直す必要が出てきます。

フロントはピッキングの反応が良く良好、リアは硬くなく標準的なサウンドで扱い易いです。

GOTOH製PUは低価格ながら音質が良いのでお勧めです。

フレット交換し問題無く使用できる状態になりました。

ありがとうございました♪

〒114-0014　東京都北区田端1-21-3 エーデルワイス101

ギターリペア工房 Draw a New Sound

東京都山手線田端から徒歩２分どこよりも早いリペア早期仕上げ対応可能のリーズナブル料金＆丁寧な作業のギターリペアショップです♪

●ホームページ　Draw a New Sound

●YouTubeではブログでは語られない裏話からギターの作り方まで掲載中！　
マイチャンネル　YouTubeチャンネル

●ツイッター　DNS_Guitar

≪ 前のページ

BLOG CATEGORY
